Lancia Flavia: Deflettore - Funzionamento della capote - Descrizione caratteristiche della vettura - Lancia Flavia - Manuale del proprietarioLancia Flavia: Deflettore

Il deflettore è montato nell'area dei sedili posteriori della vettura. Il deflettore non interferisce con il funzionamento della capote a comando elettrico.

Pertanto, non occorre smontarlo con la capote sollevata. Tuttavia, quando non utilizzato, il deflettore si ripiega nell'apposita sede sotto la copertura del vano di carico nel vano bagagli.

NOTA: si consiglia di abbassare la capote prima del montaggio o dello smontaggio del deflettore.



Installazione del deflettore

1. Rimuovere il deflettore dal vano bagagli.

2. Dispiegare l'intelaiatura del deflettore.

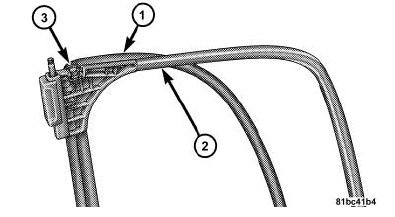

3. Disporre il telaio più piccolo (1) in piano sulla parte superiore del telaio più grande (2) e comprimerli agganciando il relativo fermo (3).

NOTA: i telai devono essere posizionati in orizzontale per poter essere compressi.

Installazione del deflettore

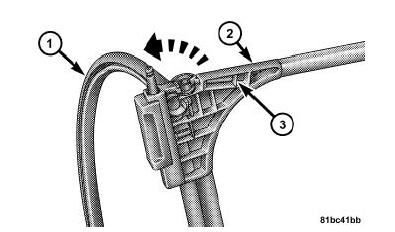

4. Ruotare il telaio più piccolo (1) allontanandolo da quello più grande (2) fino all'aggancio del fermo snodato (3) che blocca i due telai con una forma a L.

Installazione del deflettore

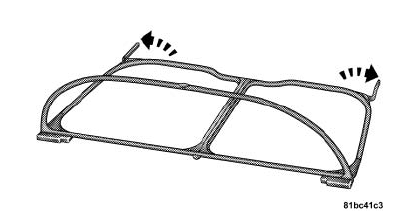

5. Aprire entrambe le aste in corrispondenza della parte posteriore del telaio più grande.

Installazione del deflettore

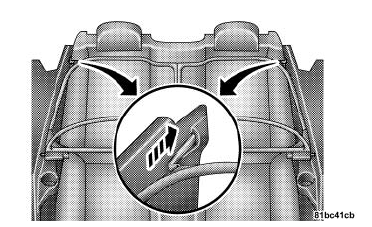

6. Allineare e inserire le aste nella fessura prevista su ciascun pannello di rivestimento.

Installazione del deflettore

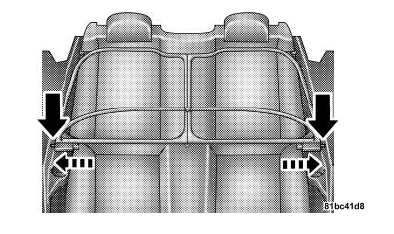

7. Allineare i perni sulla parte anteriore del telaio più grande con il foro in ciascun pannello di rivestimento.

Far scorrere i perni verso l'esterno fino a raggiungere la massima estensione in corrispondenza di ciascun foro.

Installazione del deflettore

Smontaggio e stivaggio del deflettore

Invertire la procedura di montaggio per smontare, ripiegare e stivare il deflettore. Tuttavia, prima di tale operazione effettuare quanto segue.

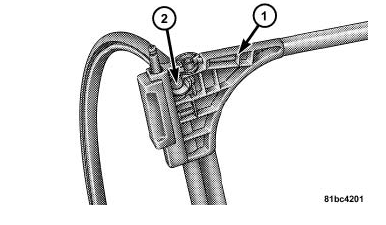

Sganciare il blocco snodato (1) per ripiegare il telaio più piccolo in piano su quello più grande. Sganciare il blocco del telaio (2) per staccare il telaio più piccolo da quello più grande.

Smontaggio e stivaggio del deflettore
