Škoda Superb: Piano di carico variabile nel bagagliaio
Posizioni del piano di carico variabile

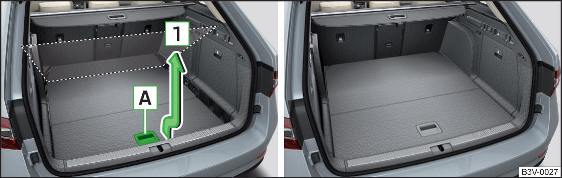

Fig. 152 Regolazione del piano di carico variabile nella posizione
superiore / piano di carico variabile nella posizione superiore

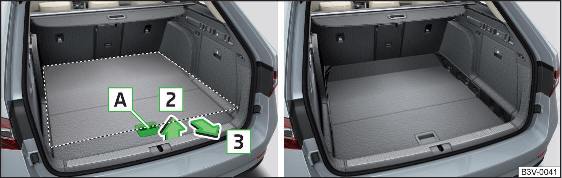

Fig. 153 Regolazione del piano di carico variabile nella posizione
inferiore / piano di carico variabile nella posizione inferiore
Il piano di carico variabile può essere regolato in posizione superiore oppure inferiore.
Regolazione in posizione superiore
- Sollevare il piano di carico variabile dalla maniglia A fig. 152 all'incirca di 20 cm e tirarlo verso di sè.
- Sollevare il piano di carico variabile per l'altezza della cappelliera avvolgibile in direzione della freccia 1 finché non si innesta udibilmente e premerlo in avanti.
Lo spazio sotto il piano di carico variabile può essere utilizzato per riporre oggetti, ad es. la cappelliera avvolgibile smontata , la borsa multifunzione , ecc.
Il carico massimo ammesso del piano di carico variabile in questa posizione è di 75 kg. Per il trasporto dei carichi pesanti il piano di carico variabile deve essere collocato nella posizione più bassa fig. 153.
Regolazione in posizione inferiore
- Controllare se lo spazio sotto il piano di carico variabile è vuoto.
- Sollevare il piano di carico variabile in corrispondenza della maniglia A fig. 153 sopra il bordo di carico in direzione della freccia 2 .
- Tirare il piano di carico verso di sè in direzione della freccia 3 , finché non scende nella posizione inferiore e premerlo in avanti.
Ripiegamento / apertura del piano di carico variabile

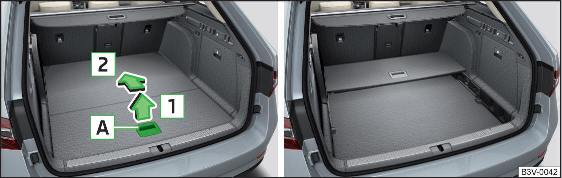

Fig. 154 Ripiegamento del piano di carico variabile / Piano di carico
variabile ripiegato nella posizione superiore
- Per il ripiegamento afferrare il piano di carico variabile dalla maniglia A e sollevarlo in direzione della freccia 1 fig. 154.
- Ripiegare il piano di carico variabile tramite un movimento nella direzione indicata dalla freccia 2 .
L'apertura avviene eseguendo la sequenza in senso inverso.
Il piano di carico variabile viene ripiegato/aperto nella posizione superiore e inferiore nello stesso modo.
Ripartizione del bagagliaio

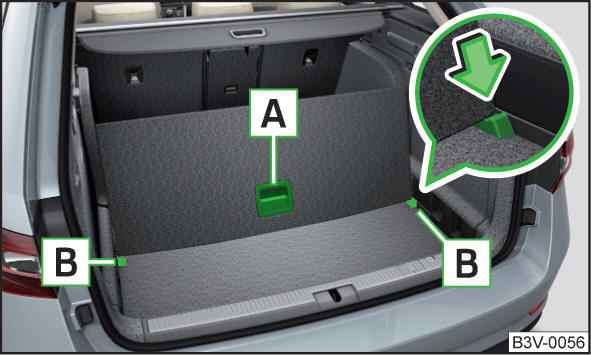

Fig. 155
Ripartizione del bagagliaio con piano di carico variabile
Per la ripartizione sollevare il piano di carico variabile dalla maniglia A e spingere il bordo posteriore del piano di carico variabile nelle scanalature B in direzione della freccia fig. 155.
Il piano di carico variabile è fissato nelle scanalature B per impedirne il movimento.
L'apertura avviene eseguendo la sequenza in senso inverso.
Il piano di carico variabile viene ripartito/aperto nella posizione superiore e inferiore nello stesso modo.
