Fari (con fari a LED)

Lampadine luci anabbaglianti/ abbaglianti

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Fari (con fari alogeni)

Lampadine luci anabbaglianti

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Se si deve sostituire la lampadina di destra, avviare il motore e girare il volante sino a finecorsa verso sinistra, quindi spegnere il motore. Se si deve sostituire la lampadina di sinistra, girare il volante sino a finecorsa verso destra.

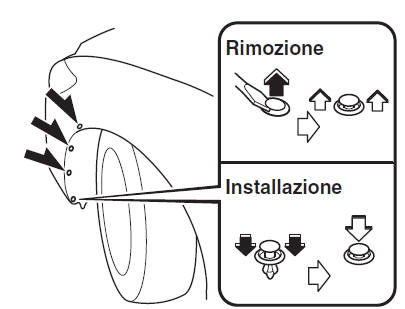

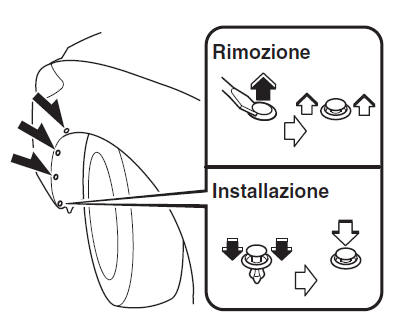

3. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

Lampadine luci anabbaglianti

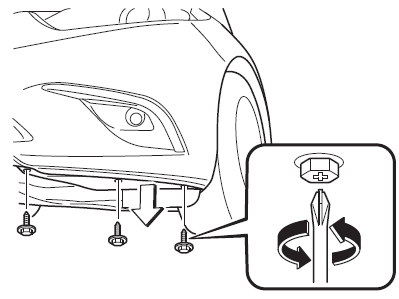

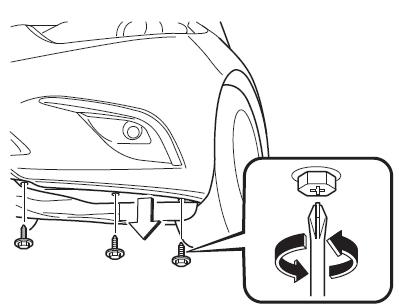

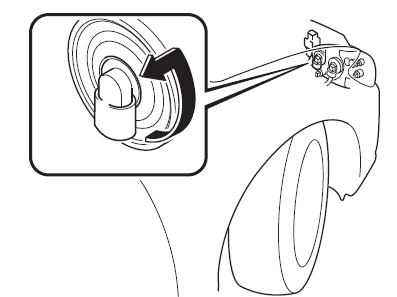

4. Girare la vite in senso antiorario e rimuoverla, quindi staccare parzialmente il parafango.

Lampadine luci anabbaglianti

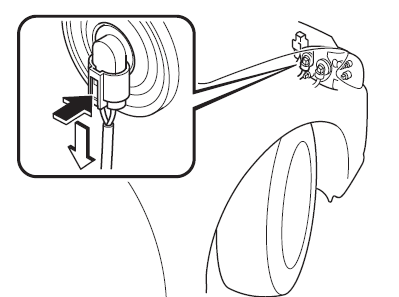

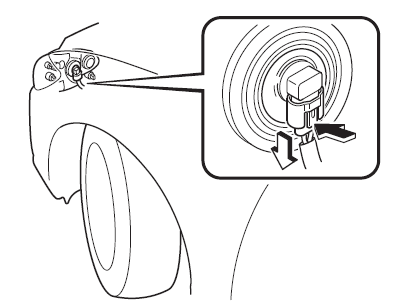

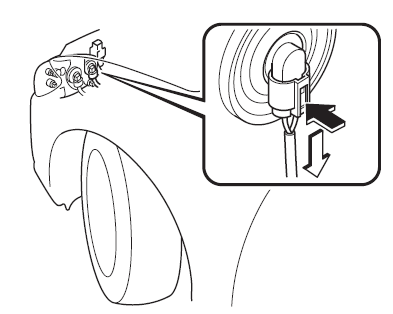

5. Scollegare il connettore dall'unità premendo le linguette del connettore con le dita e tirandolo verso il basso.

Lampadine luci anabbaglianti

6. Ruotare il gruppo portalampada e lampada e rimuoverlo. Togliere con cautela la lampadina dal portalampada nel riflettore tirandola con delicatezza all'indietro e tenendola dritta.

Lampadine luci anabbaglianti

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Lampadine luci abbaglianti/Luci diurne (con luci diurne)

(Lato sinistro)

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Sollevare il cofano.
3. Rimuovere il fermaglio.

Lampadine luci abbaglianti/Luci diurne

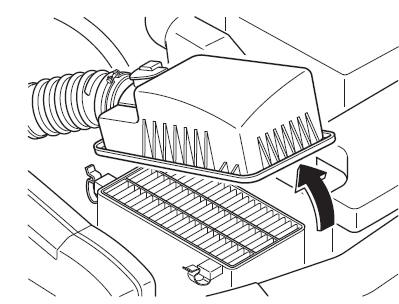

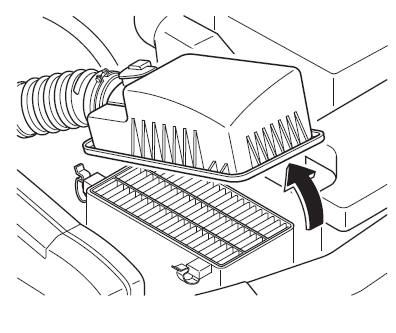

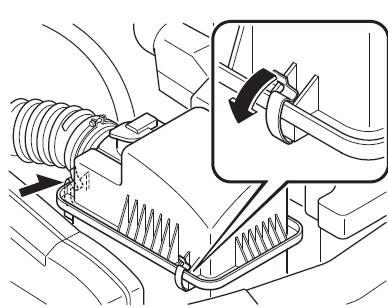

4. Spostare il coperchio filtro aria e creare uno spazio sufficiente per poter lavorare.

Lampadine luci abbaglianti/Luci diurne

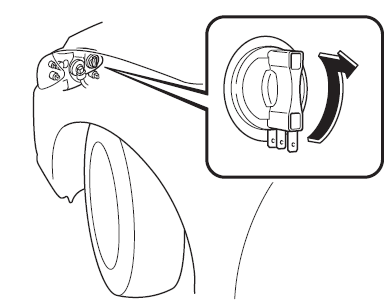

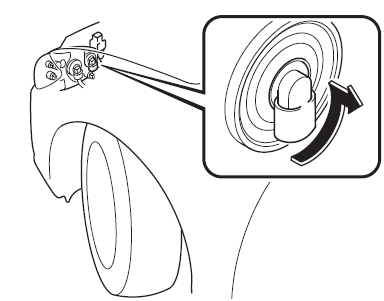

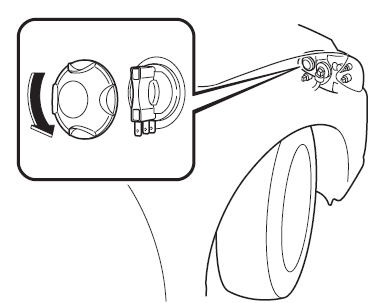

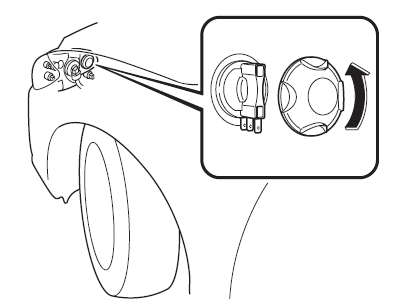

5. Ruotare il coperchio in senso antiorario e rimuoverlo.

Lampadine luci abbaglianti/Luci diurne

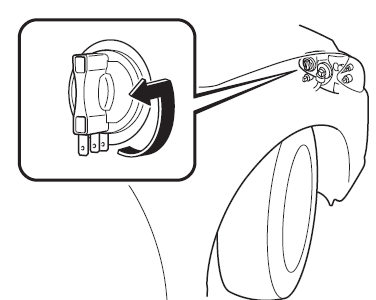

6. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

Lampadine luci abbaglianti/Luci diurne

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

(Lato destro)

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Sollevare il cofano.

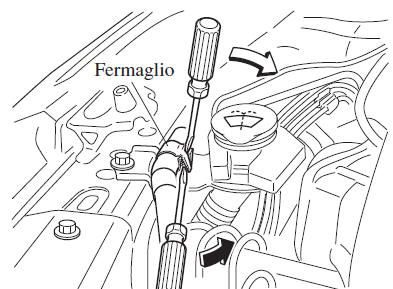

3. Sganciare il fermaglio.

Lampadine luci abbaglianti/Luci diurne

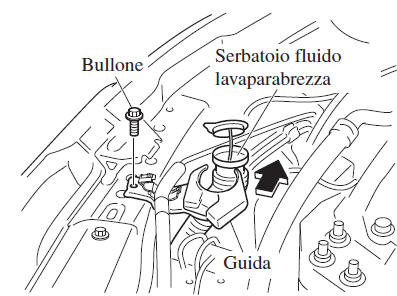

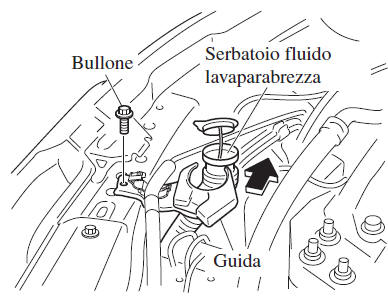

4. Rimuovere il serbatoio fluido lavaparabrezza e i bulloni.

Lampadine luci abbaglianti/Luci diurne

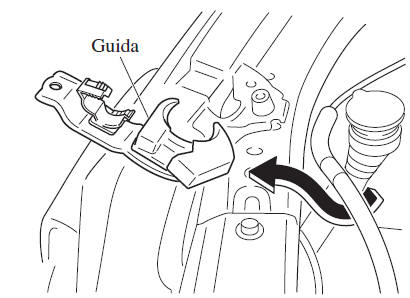

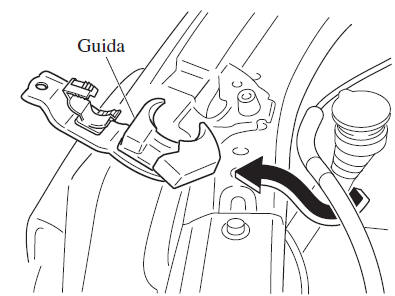

5. Rimuovere la guida.

Lampadine luci abbaglianti/Luci diurne

6. Ruotare il coperchio in senso antiorario e rimuoverlo.

Lampadine luci abbaglianti/Luci diurne

7. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.

8. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Lampadine luci abbaglianti (senza luci diurne)

(Lato sinistro)

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Sollevare il cofano.
3. Rimuovere il fermaglio.

Lampadine luci abbaglianti

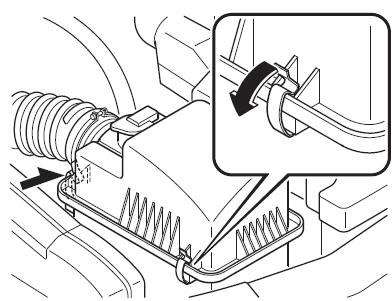

4. Spostare il coperchio filtro aria e creare uno spazio sufficiente per poter lavorare.

Lampadine luci abbaglianti

5. Scollegare il connettore dall'unità premendo le linguette del connettore con le dita e tirandolo verso il basso.

Lampadine luci abbaglianti

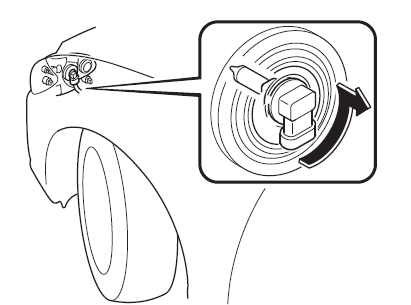

6. Ruotare il gruppo portalampada e lampada e rimuoverlo. Togliere con cautela la lampadina dal portalampada nel riflettore tirandola con delicatezza all'indietro e tenendola dritta.

Lampadine luci abbaglianti

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

(Lato destro)

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Sollevare il cofano.

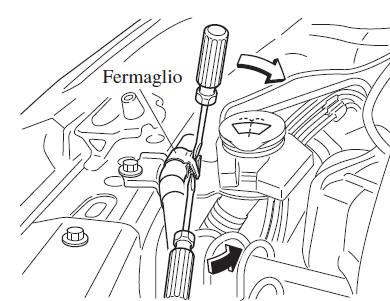

3. Sganciare il fermaglio.

Lampadine luci abbaglianti

4. Rimuovere il serbatoio fluido lavaparabrezza e i bulloni.

Lampadine luci abbaglianti

5. Rimuovere la guida.

Lampadine luci abbaglianti

6. Scollegare il connettore dall'unità premendo le linguette del connettore con le dita e tirandolo verso il basso.

Lampadine luci abbaglianti

7. Ruotare il gruppo portalampada e lampada e rimuoverlo. Togliere con cautela la lampadina dal portalampada nel riflettore tirandola con delicatezza all'indietro e tenendola dritta.

Lampadine luci abbaglianti

8. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci diurne/Luci di posizione anteriori (con fari a LED), illuminazione logo*

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata. La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Indicatori di direzione anteriori, luci di posizione anteriori (con fari alogeni)

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Se si deve sostituire la lampadina di destra, avviare il motore e girare il volante sino a finecorsa verso sinistra, quindi spegnere il motore. Se si deve sostituire la lampadina di sinistra, girare il volante sino a finecorsa verso destra.

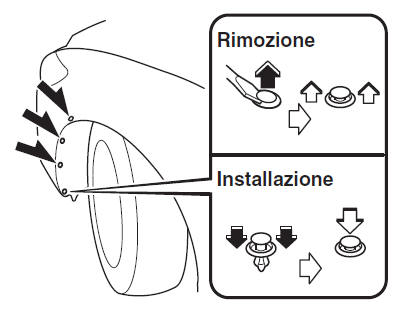

3. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

Indicatori di direzione anteriori, luci di posizione anteriori

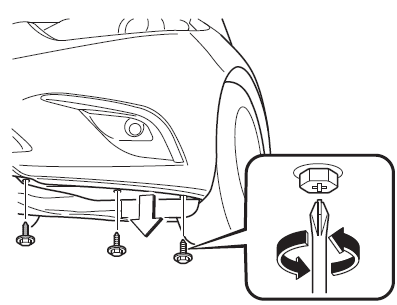

4. Girare la vite in senso antiorario e rimuoverla, quindi staccare parzialmente il parafango.

Indicatori di direzione anteriori, luci di posizione anteriori

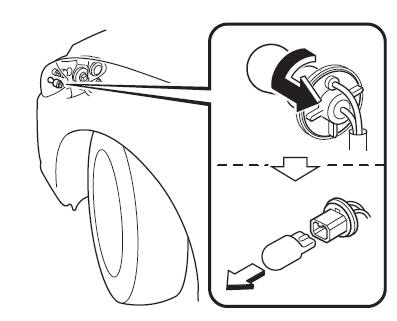

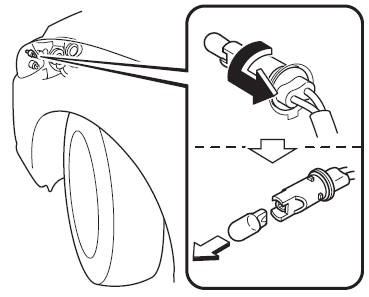

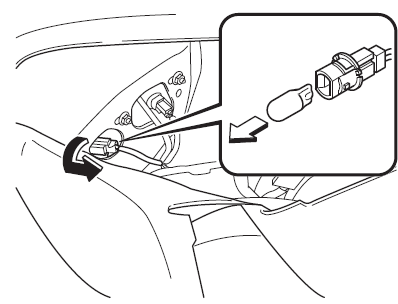

5. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.
6. Scollegare la lampadina dal portalampada.

Indicatori di direzione anteriori

Indicatori di direzione anteriori, luci di posizione anteriori

Luci di posizione anteriori (con fari alogeni)

Indicatori di direzione anteriori, luci di posizione anteriori

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci antinebbia anteriori* (con fari a LED)

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Luci antinebbia anteriori (con fari alogeni)

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.
2. Se si deve sostituire la lampadina di destra, avviare il motore e girare il volante sino a finecorsa verso sinistra, quindi spegnere il motore. Se si deve sostituire la lampadina di sinistra, girare il volante sino a finecorsa verso destra.
3. Tirare ogni fermo di plastica al centro e rimuovere i fermi.

Luci antinebbia anteriori

4. Girare la vite in senso antiorario e rimuoverla, quindi staccare parzialmente il parafango.

Luci antinebbia anteriori

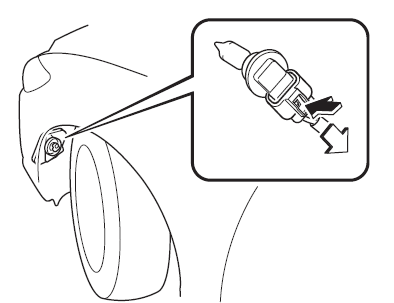

5. Scollegare il connettore dall'unità premendo le linguette del connettore con le dita e tirandolo verso il basso.

Luci antinebbia anteriori

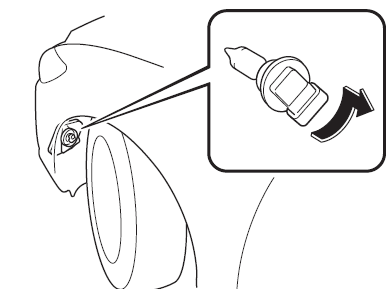

6. Ruotare il gruppo portalampada e lampada e rimuoverlo. Togliere con cautela la lampada dal portalampada nel riflettore tirandola con delicatezza all'indietro e tenendola dritta.

Luci antinebbia anteriori

7. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci stop/luci di posizione posteriori, terza luce stop, indicatori di direzione laterali, luci stop (con fari a LED), luci di posizione posteriori (con fari a LED)

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Indicatori di direzione posteriori

Berlina

1. Verificare che l'accensione sia commutata su OFF e l'interruttore indicatori di direzione sia in posizione OFF.
2. Sollevare il tappeto del baule.
3. (Lato sinistro)

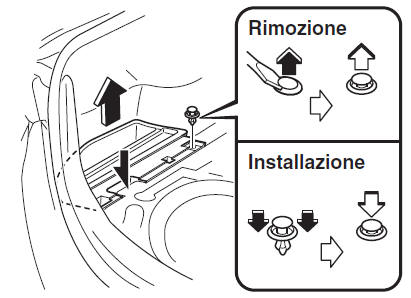

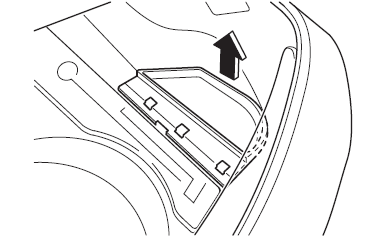

Tirare ogni fermo di plastica al centro e rimuovere i fermi e la tasca. (Lato destro)
Rimuovere la tasca.

(Lato sinistro)

Indicatori di direzione posteriori

(Lato destro)

Indicatori di direzione posteriori

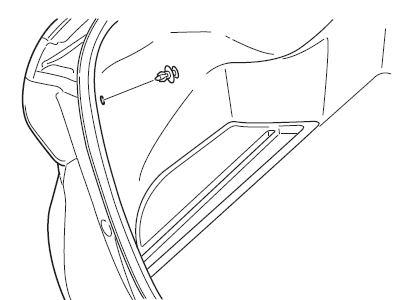

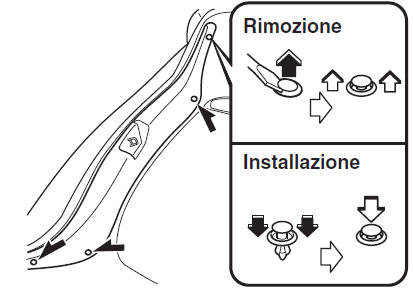

1. Tirare ogni fermo di plastica al centro e rimuovere i fermi e il rivestimento dell'estremità del baule.

Indicatori di direzione posteriori

2. Tirare ogni fermo di plastica al centro e rimuovere i fermi e il rivestimento laterale del baule.

Indicatori di direzione posteriori

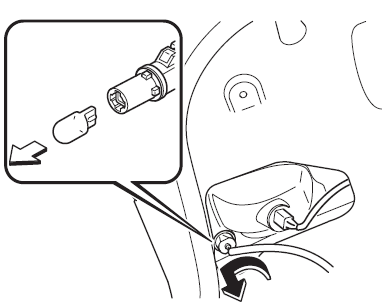

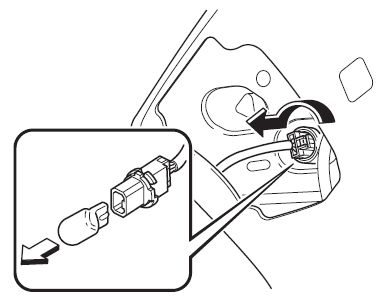

3. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.
4. Scollegare la lampadina dal portalampada.

Indicatori di direzione posteriori

5. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Wagon

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

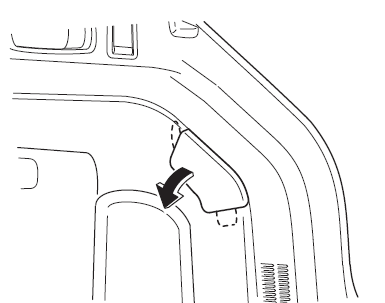

2. Rimuovere il coperchio.

Indicatori di direzione posteriori

3. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.
4. Scollegare la lampadina dal portalampada

Indicatori di direzione posteriori

5. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci di posizione posteriori (Lato cofano baule/Lato portellone) (con fari a LED)

La lampadina a LED non è sostituibile individualmente in quanto è un'unità integrata.

La lampadina a LED deve essere sostituita con l'unità. Noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, quando è necessario procedere alla sostituzione.

Luci di posizione posteriori (lato cofano baule/lato portellone) (con fari alogeni), luce retromarcia, luce antinebbia posteriore*

Berlina

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

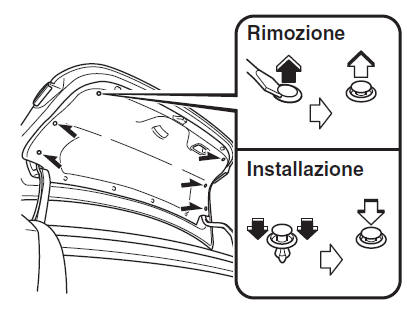

2. Tirare ogni fermo di plastica al centro e rimuovere i fermi e il rivestimento del cofano baule

Luci di posizione posteriori

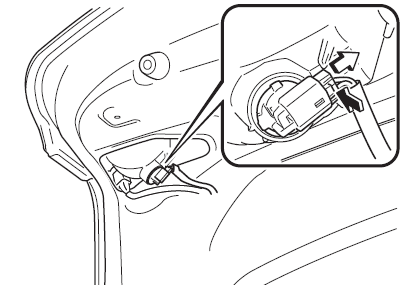

3. (Luce retromarcia, luce antinebbia posteriore) Scollegare il connettore dalla lampadina premendo le linguette del connettore con le dita e tirandolo.

Luci di posizione posteriori

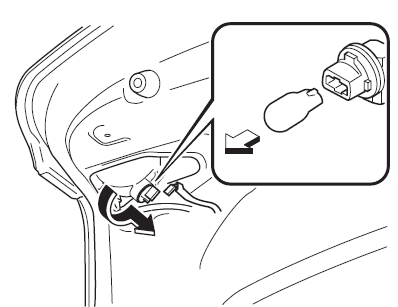

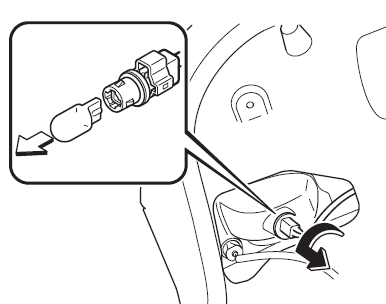

4. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.
5. Scollegare la lampadina dal portalampada. Luci di posizione posteriori (Lato cofano baule)

Luci di posizione posteriori

Luce retromarcia, luce antinebbia posteriore

Luci di posizione posteriori

6. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Wagon

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

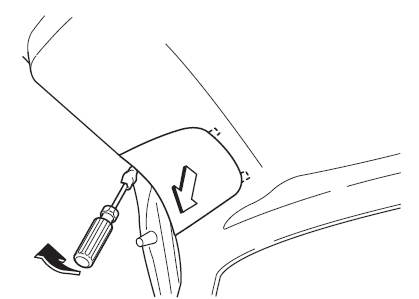

2. Rimuovere il coperchio con un cacciavite a lama avvolto in uno straccio.

Luci di posizione posteriori

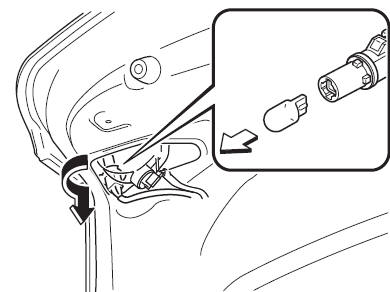

3. Ruotare il gruppo portalampada e lampadina in senso antiorario e rimuoverlo.
4. Scollegare la lampadina dal portalampada.

Luci di posizione posteriori (Lato portellone)

Luci di posizione posteriori

Luce retromarcia, luce antinebbia posteriore

Luci di posizione posteriori

5. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione.

Luci targa

1. Verificare che l'accensione sia commutata su OFF e l'interruttore fari sia in posizione OFF.

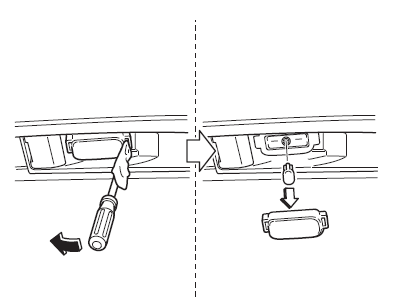

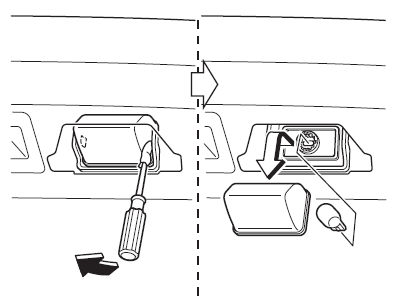

2. Avvolgere la punta di un cacciavite a lama con uno straccio morbido, in modo da non danneggiare il trasparente, e rimuovere quest'ultimo facendo leva sul suo bordo con il cacciavite a lama con delicatezza.
3. Scollegare la lampadina estraendola.

Berlina

Luci targa

Wagon

Luci targa

4. Installare la nuova lampadina procedendo in ordine inverso rispetto alla rimozione
