Škoda Superb: Piano di carico variabile nel bagagliaio

Posizioni del piano di carico variabile

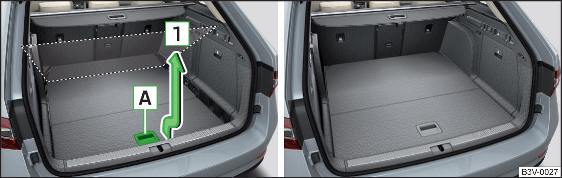

Fig. 152 Regolazione del piano di carico variabile nella posizione superiore / piano di carico variabile nella posizione superiore

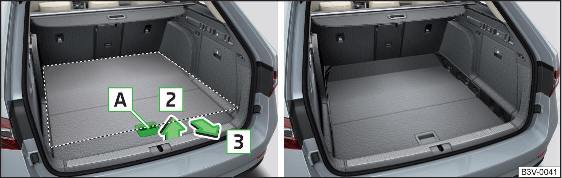

Fig. 153 Regolazione del piano di carico variabile nella posizione inferiore / piano di carico variabile nella posizione inferiore

Il piano di carico variabile può essere regolato in posizione superiore oppure inferiore.

Regolazione in posizione superiore

• Sollevare il piano di carico variabile dalla maniglia A fig. 152 all'incirca di 20 cm e tirarlo verso di sè.
• Sollevare il piano di carico variabile per l'altezza della cappelliera avvolgibile in direzione della freccia 1 finché non si innesta udibilmente e premerlo in avanti.

Lo spazio sotto il piano di carico variabile può essere utilizzato per riporre oggetti, ad es. la cappelliera avvolgibile smontata , la borsa multifunzione , ecc.

Il carico massimo ammesso del piano di carico variabile in questa posizione è di 75 kg. Per il trasporto dei carichi pesanti il piano di carico variabile deve essere collocato nella posizione più bassa fig. 153.

Regolazione in posizione inferiore

• Controllare se lo spazio sotto il piano di carico variabile è vuoto.
• Sollevare il piano di carico variabile in corrispondenza della maniglia A fig. 153 sopra il bordo di carico in direzione della freccia 2 .
• Tirare il piano di carico verso di sè in direzione della freccia 3 , finché non scende nella posizione inferiore e premerlo in avanti.

Ripiegamento / apertura del piano di carico variabile

Fig. 154 Ripiegamento del piano di carico variabile / Piano di carico variabile ripiegato nella posizione superiore

• Per il ripiegamento afferrare il piano di carico variabile dalla maniglia A e sollevarlo in direzione della freccia 1 fig. 154.
• Ripiegare il piano di carico variabile tramite un movimento nella direzione indicata dalla freccia 2 .

L'apertura avviene eseguendo la sequenza in senso inverso.

Il piano di carico variabile viene ripiegato/aperto nella posizione superiore e inferiore nello stesso modo.

Ripartizione del bagagliaio

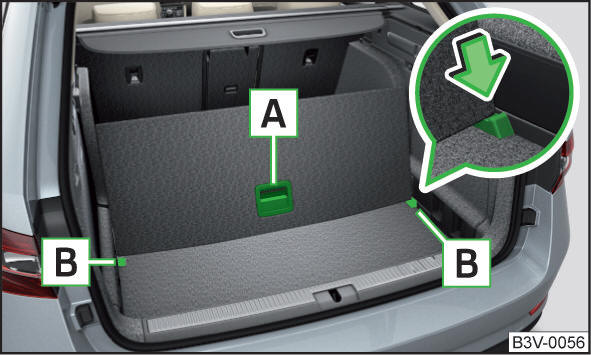

Fig. 155 Ripartizione del bagagliaio con piano di carico variabile

Per la ripartizione sollevare il piano di carico variabile dalla maniglia A e spingere il bordo posteriore del piano di carico variabile nelle scanalature B in direzione della freccia fig. 155.

Il piano di carico variabile è fissato nelle scanalature B per impedirne il movimento.

L'apertura avviene eseguendo la sequenza in senso inverso.

Il piano di carico variabile viene ripartito/aperto nella posizione superiore e inferiore nello stesso modo.
