Linee di orientamento e della carreggiata

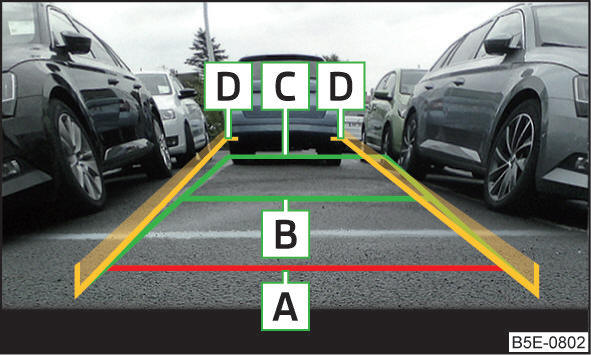

Fig. 276 Linee di orientamento e della carreggiata

Nelle modalità per il parcheggio trasversale e parallelo vengono visualizzate sullo schermo le linee di orientamento per la stima della distanza, nonchè le linee della carreggiata.

Visualizzazione sullo schermo fig. 276

  1. La distanza è pari a circa 40 cm (distanza di sicurezza).
  2. La distanza è pari a circa 100 cm.
  3. La distanza è pari a circa 200 cm.
  4. Le linee della carreggiata terminano circa 300 cm dietro il veicolo.

La distanza può variare leggermente in funzione dello stato di carico del veicolo e dall'inclinazione della carreggiata.

La distanza tra le linee laterali corrisponde circa alla larghezza del veicolo, specchietti esterni inclusi.

Carreggiata

Le linee della carreggiata D fig. 276 variano in funzione dell'angolo di sterza e indicano la carreggiata su cui il veicolo marcerebbe con l'attuale posizione del volante.

ATTENZIONE Gli oggetti visualizzati sullo schermo possono essere più vicini o più lontani di quando appaiano. Questo avviene soprattutto nei seguenti casi.

  • Oggetti sporgenti (ad es. la parte posteriore di un camion e simili).
  • Quando si passa da una superficie orizzontale a una salita o una discesa.
  • Quando si passa da una salita o una discesa a una superficie orizzontale.
