Škoda Superb: Sostituzione della lampadina per indicatore di direzione anteriore

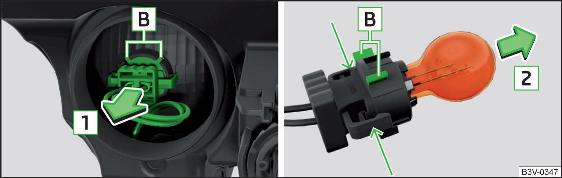

Fig. 357 Sostituzione della lampadina per indicatore di direzione anteriore

• Estrarre il coperchio di protezione A fig. 356 .
• Estrarre il portalampada con la lampadina con movimenti oscillanti nella direzione indicata dalla freccia 1 fig. 357.
• Afferrare il portalampada con la lampadina nei punti contrassegnati dalle frecce.
• Estrarre la lampadina difettosa dal portalampada nella direzione indicata dalla freccia 2 .
• Inserire una nuova lampadina nel portalampada, fino all'arresto.
• Spingere in alto il portalampada con la lampadina e i naselli di fissaggio B in modo che si adattino all'interno delle cavità del riflettore.
• Inserire il coperchio di protezione A fig. 356 .

Sostituzione della lampadina per anabbaglianti e abbaglianti

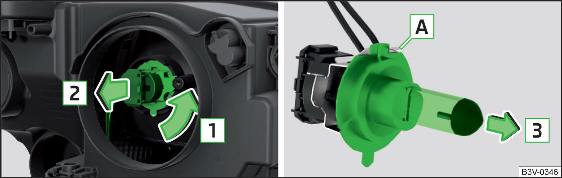

Fig. 358 Sostituzione della lampadina per anabbaglianti e abbaglianti

• Estrarre il coperchio di protezione B o C fig. 356 .
• Ruotare la spina con la lampadina in direzione della freccia 1 fig. 358.
• Estrarre la spina con la lampadina in direzione della freccia 2 .
• Estrarre la lampadina dalla spina nella direzione indicata dalla freccia 3 .
• Inserire una nuova lampadina nella spina in modo che il nasello A della spina si innesti nella cavità della lampadina.
• Inserire la spina con la nuova lampadina in direzione opposta a quella indicata dalla freccia 2 nel faro.
• Ruotare la spina con la nuova lampadina in senso contrario a quello indicato dalla freccia 1 fino all'arresto.
• Inserire il coperchio di protezione B o C fig. 356 .
