Škoda Superb: Rete di separazione
Utilizzo della rete di separazione

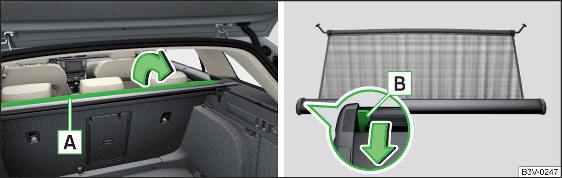

Fig. 156 Apertura di parte della cappelliera avvolgibile / leva di
sbloccaggio

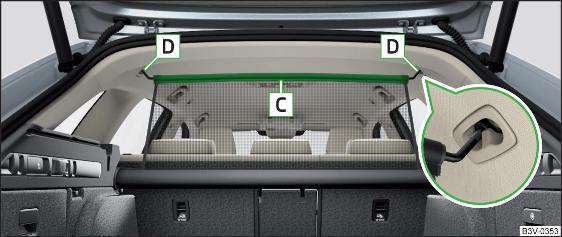

Fig. 157 Rete di separazione estratta e correttamente fissata dietro i
sedili posteriori
La rete di separazione può essere estratta e fissato dietro i sedili posteriori o anteriori.
Estrazione e fissaggio della rete di separazione dietro i sedili posteriori
- Aprire la parte A della cappelliera avvolgibile in direzione della freccia fig. 156.
- Estrarre la rete di separazione dalla barra trasversale C , inserirla in uno degli alloggiamenti D e premerla in avanti fig. 157.
- Nello stesso modo fissare la barra trasversale sull'altro lato del veicolo, nell'alloggiamento D .
- Accertarsi che la barra trasversale sia agganciata correttamente in entrambi gli alloggiamenti D .
- Ripiegare la parte A della cappelliera avvolgibile in direzione opposta a quella indicata dalla freccia fig. 156.
Avvolgimento della rete di separazione dietro i sedili posteriori
- Aprire la parte A della cappelliera avvolgibile in direzione della freccia fig. 156.
- Tirare leggermente la barra trasversale prima da un lato e poi dall'altro all'indietro, estraendola quindi dagli alloggiamenti D fig. 157.
- Tenere la barra trasversale C in modo tale da consentire l'avvolgimento della rete lentamente e senza che si procurino danni.
- Ripiegare la parte A della cappelliera avvolgibile in direzione opposta a quella indicata dalla freccia fig. 156.
Estrazione e avvolgimento della rete di separazione dietro i sedili anteriori
Procedere come per i sedili posteriori. Prima di estrarre la rete di separazione ribaltare in avanti gli schienali dei sedili posteriori. Dopo l'avvolgimento della rete di separazione nell'alloggiamento, ribaltare all'indietro gli schienali dei sedili posteriori .
ATTENZIONE Nel caso in cui la rete di separazione si blocchi durante l'estrazione, premere la leva di sbloccaggio B in direzione della freccia fig. 156. |
Montaggio/smontaggio dell'alloggiamento della rete di separazione

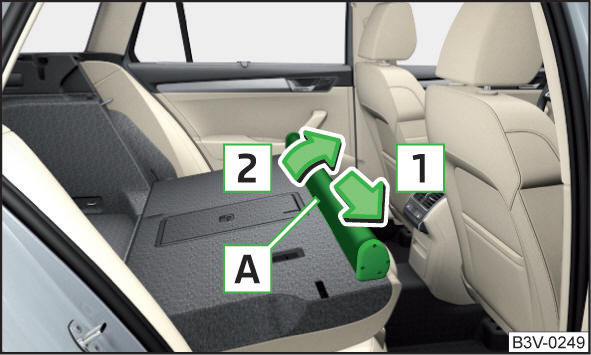

Fig. 158
Smontaggio dell'alloggiamento della rete di separazione
- Per lo smontaggio ribaltare in avanti gli schienali dei sedili posteriori e aprire la porta posteriore destra.
- Spostare l'alloggiamento A in direzione della freccia 1 ed estrarlo dagli alloggiamenti in direzione della freccia 2 fig. 158.
- Per il montaggio inserire le cavità sull'alloggiamento A negli alloggiamento degli schienali dei sedili posteriori e spostare l'alloggiamento in direzione opposta a quella della freccia 1 fino all'arresto.
- Riportare gli schienali dei sedili posteriori nella posizione di partenza.
