Mazda 6: Telecamera controllo abbaglianti (FSC) - i-ACTIVSENSE - Al volante - Mazda 6 - Manuale del proprietarioMazda 6: Telecamera controllo abbaglianti (FSC)

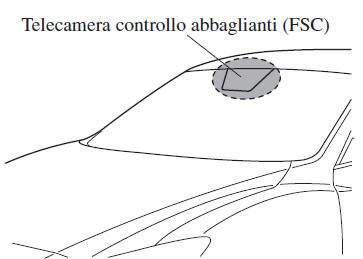

Il veicolo è equipaggiato con una telecamera controllo abbaglianti (FSC). La telecamera controllo abbaglianti (FSC) è posizionata vicino allo specchietto retrovisore interno ed è utilizzata dai sistemi di cui sotto.

Telecamera controllo abbaglianti

La telecamera controllo abbaglianti (FSC) determina le condizioni esistenti davanti al veicolo quando si guida di notte e rileva le corsie di marcia. La distanza entro la quale la telecamera controllo abbaglianti (FSC) è in grado di rilevare oggetti varia a seconda delle condizioni circostanti.

ATTENZIONE

Non modificare le sospensioni: Se si alterano l'altezza o l'inclinazione del veicolo, il sistema non sarà in grado di rilevare correttamente la presenza di veicoli che stanno davanti. A causa di ciò il sistema non funzionerà o funzionerà male, con il rischio di causare un serio incidente.

AVVERTENZA

• Non applicare accessori, adesivi o pellicole sul parabrezza vicino alla telecamera controllo abbaglianti (FSC).
Se l'area di fronte alla lente della telecamera controllo abbaglianti (FSC) è ostruita, questo impedirà al sistema di operare correttamente. Di conseguenza, ciascun sistema potrebbe non operare normalmente e questo potrebbe portare a causare un incidente.

• Non smontare o modificare la telecamera controllo abbaglianti (FSC).
Lo smontaggio o la modifica della telecamera controllo abbaglianti (FSC) causerà un malfunzionamento o un'operazione errata. Di conseguenza, ciascun sistema potrebbe non operare normalmente e questo potrebbe portare a causare un incidente.
• Osservare le avvertenze indicate di seguito per avere la garanzia che la telecamera controllo abbaglianti (FSC) funzioni correttamente.

  • Avere cura di non graffiare la lente della telecamera controllo abbaglianti (FSC) e di non permettere che si sporchi.
  • Non rimuovere il coperchio della telecamera controllo abbaglianti (FSC).
  • Non appoggiare sul cruscotto oggetti che riflettono la luce.
  • Tenere sempre pulito il parabrezza in prossimità della telecamera rimuovendo sporcizia o condensa. Usare lo sbrinatore del parabrezza per togliere l'appannamento dal parabrezza stesso.
  • Per la pulizia del lato interno del parabrezza attorno alla telecamera controllo abbaglianti (FSC) consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
  • Prima di eseguire riparazioni attorno alla telecamera controllo abbaglianti (FSC) consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
  • La telecamera controllo abbaglianti (FSC) è installata sul parabrezza. Consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda per far riparare o sostituire il parabrezza.
  • Quando si pulisce il parabrezza, impedire che detergente per vetri o fluidi detergenti similari vadano a finire sulla lente della telecamera controllo abbaglianti (FSC).

    Inoltre, evitare di toccare la lente della telecamera controllo abbaglianti (FSC).

  • Per eseguire riparazioni attorno allo specchietto retrovisore esterno, consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
  • Per la pulizia della lente della telecamera consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
  • Evitare di urtare o applicare eccessiva forza sulla telecamera controllo abbaglianti (FSC) o l'area circostante. Se la telecamera controllo abbaglianti (FSC) subisce un forte colpo o si riscontrano incrinature o danni causati da ghiaia o pietrisco nell'area attorno ad essa, smettere immediatamente di usare i sistemi indicati di seguito e far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
  • Sistema controllo abbaglianti (Sistema HBC)
  • Fari a LED adattativi (ALH)
  • Sistema di segnalazione cambio corsia (LDWS)
  • Allertamento attenzione conducente (DAA)
  • Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione cambio corsia (LDWS)
  • Sistema di riconoscimento segnali stradali (TSR)
  • Supporto intelligente di frenata in città avanzato (SCBS avanzato)
  • Supporto intelligente di frenata in città [Marcia avanti] (SCBS F)
  • Supporto intelligente di frenata (SBS)

• Usare sempre pneumatici di dimensioni appropriate e della stessa marca, dello stesso tipo e con lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non utilizzare sullo stesso veicolo pneumatici con sensibile differenza di usura del battistrada, altrimenti il sistema potrebbe non operare normalmente.
• La telecamera controllo abbaglianti (FSC) incorpora una funzione atta a rilevare se il parabrezza è imbrattato e, se del caso, avvertire il conducente, ciò nonostante in determinate condizioni elementi come sacchetti di plastica, ghiaccio o neve potrebbero sfuggire al rilevamento. In questi casi il sistema non è in grado di determinare con precisione la presenza di un veicolo che sta davanti, per cui potrebbe non operare normalmente. Guidare sempre con prudenza e guardando con attenzione la strada davanti a sé.

NOTA

• Nei casi indicati di seguito, la telecamera controllo abbaglianti (FSC) non è in grado di rilevare correttamente gli obiettivi e ciascun sistema potrebbe non essere in grado di operare normalmente.

  • Il veicolo che precede è basso.
  • Il vostro veicolo viaggia alla stessa velocità del veicolo che sta davanti.
  • I fari non vengono accesi di notte o all'interno di una galleria.

•  Nei casi indicati di seguito, la telecamera controllo abbaglianti (FSC) potrebbe non riuscire a rilevare correttamente gli obiettivi.

  • In condizioni atmosferiche avverse tipo quando piove, c'è nebbia o nevica.
  • Quando si aziona il lavavetro oppure non si usano i tergiparabrezza mentre sta piovendo.
  • Presenza sul parabrezza di ghiaccio, condensa, neve, brina, gocce di pioggia, morchia o corpi estranei come sacchetti di plastica.
  • Autocarri con piattaforme basse e veicoli con andatura estremamente lenta e o alto profilo.
  • Quando si guida vicino a pareti senza contorni (come siepi e muri a strisce verticali).
  • Le luci di posizione posteriori del veicolo che sta davanti sono spente.
  • Un veicolo non rientra del campo d'illuminazione dei fari.
  • Il veicolo sta percorrendo una curva stretta, una salita ripida o una discesa ripida.
  • All'entrata o all'uscita di una galleria.
  • Presenza di bagagli pesanti che portano il veicolo ad inclinarsi.
  • Forte luce proveniente da davanti (luce retromarcia o luce abbagliante dal veicolo che sopraggiunge).
  • Il veicolo che precede emette luce in più punti.
  • Quando il veicolo davanti non è equipaggiato con luci di posizione posteriori o ha le luci di posizione posteriori spente ed è notte.
  • Presenza di un bagaglio o di un carico sporgente, fissato ai mancorrenti del tetto, che copre la telecamera controllo abbaglianti (FSC).
  • A causa del gas di scarico emesso dal veicolo che sta davanti, di sabbia, di neve, del vapore acqueo emanato da tombini o grate e di spruzzi d'acqua sollevati in aria.
  • Quando si traina un veicolo malfunzionante.
  • Il veicolo monta pneumatici la cui usura varia notevolmente da uno all'altro.
  • Il veicolo viaggia in discesa o su strade gibbose.
  • Ci sono pozze d'acqua sulla strada.
  • L'ambiente circostante è immerso nell'oscurità come succede di notte, di prima mattina, in una galleria o in un parcheggio al chiuso.
  • L'illuminazione prodotta dai fari risulta attenuata o indebolita a causa di sporcizia o deviazione dell'asse ottico.
  • L'obiettivo si trova nel punto cieco della telecamera controllo abbaglianti (FSC).
  • Una persona o un oggetto compaiono all'improvviso sulla strada o tagliano la strada davanti a voi.
  • Si effettua un cambio di corsia avvicinandosi ad un veicolo davanti.
  • Quando si guida stando a brevissima distanza dall'obiettivo.
  • Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
  • Il veicolo che precede è di forma speciale. Ad esempio, un veicolo che traina una roulotte o una barca o una bisarca che trasporta un veicolo con la parte anteriore rivolta indietro.

• Se la telecamera controllo abbaglianti (FSC) non è in grado di operare normalmente a causa di controluce o nebbia, le funzioni del sistema correlate alla telecamera controllo abbaglianti (FSC) vengono temporaneamente arrestate e si accendono le spie luminose indicate di seguito. Tuttavia tutto ciò è normale.

  • Spia luminosa sistema controllo abbaglianti (spia luminosa sistema HBC) (ambra)
  • Spia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
  • Spia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione cambio corsia (LDWS)
  • Spia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città (spia luminosa SBS/SCBS) (ambra)

• Se la telecamera controllo abbaglianti (FSC) non è in grado di operare normalmente a causa di temperature elevate, le funzioni del sistema correlate alla telecamera controllo abbaglianti (FSC) vengono temporaneamente arrestate e si accendono le spie luminose indicate di seguito. Tuttavia tutto ciò è normale. Raffreddare l'area attorno alla telecamera controllo abbaglianti (FSC), per esempio accendendo il condizionatore aria.

  • Spia luminosa sistema controllo abbaglianti (spia luminosa sistema HBC) (ambra)
  • Spia luminosa fari a LED adattativi (spia luminosa ALH) (ambra)
  • Spia luminosa sistema assistente mantenimento corsia (LAS) e sistema di segnalazione cambio corsia (LDWS)
  • Spia luminosa supporto intelligente di frenata/supporto intelligente di frenata in città (spia luminosa SBS/SCBS) (ambra)

• [Con supporto intelligente di frenata in città avanzato (SCBS avanzato)]

  • Il sistema riconosce la presenza di pedoni quando vengono soddisfatte tutte le condizioni seguenti:
  • L'altezza del pedone è compresa tra 1 e 2 metri circa.
  • Si possono determinare con precisione alcune parti del corpo come la testa, entrambe le spalle o le gambe.
  • Nei casi indicati di seguito, la telecamera controllo abbaglianti (FSC) potrebbe non riuscire a rilevare correttamente gli obiettivi:
  • Sono presenti più pedoni o gruppi di persone che camminano insieme.
  • Un pedone si trova vicino ad un oggetto separato.
  • Un pedone è chinato, coricato o si muove con andatura scomposta.
  • Un pedone irrompe sulla strada proprio davanti al veicolo.
  • Un pedone regge un ombrello aperto o ha in mano un grosso bagaglio o un oggetto ingombrante.
  • Un pedone è al buio perché è notte o si confonde con lo sfondo perché indossa indumenti dello stesso colore dello sfondo.
