Mazda 6: Martinetto

Per estrarre il martinetto

Berlina

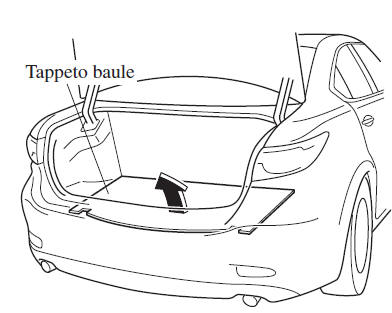

1. Sollevare il tappeto del baule.

2. Rimuovere la tasca.

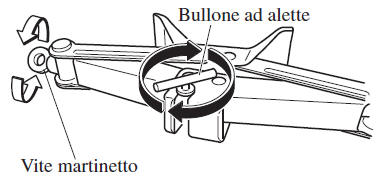

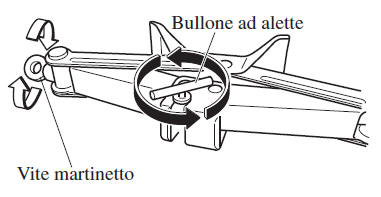

3. Girare il bullone ad alette e la vite del martinetto in senso antiorario.

Wagon

1. (Con ruota di scorta)

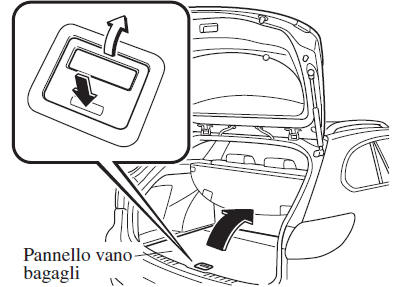

Rimuovere il pannello vano bagagli. (Senza ruota di scorta)
Sollevare il pannello vano bagagli. (Con ruota di scorta)

(Senza ruota di scorta)

2. (Con ruota di scorta)

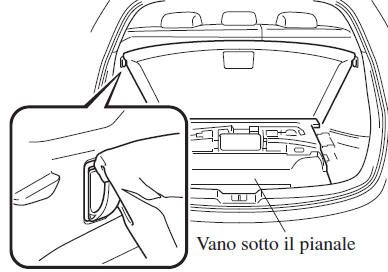

Rimuovere il vano sotto il pianale. (Senza ruota di scorta)

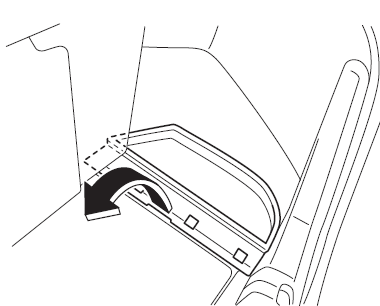

Ruotare il gancio per sacchetto della spesa in modo da liberarlo dal suo fermo e sistemarvi contro il pannello del vano bagagli.

(Con ruota di scorta)

(Senza ruota di scorta)

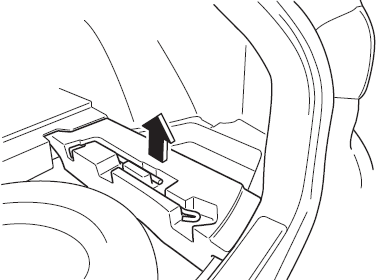

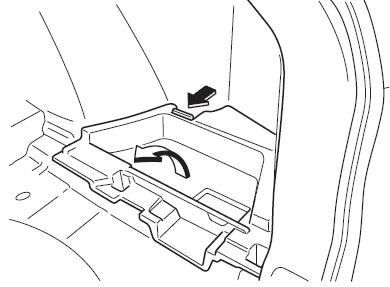

3. Rimuovere la tasca tirando la linguetta.

4. Girare il bullone ad alette e la vite del martinetto in senso antiorario.

Per fissare il martinetto

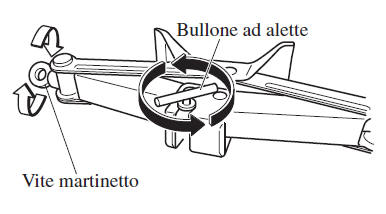

1. Inserire il bullone ad alette nel martinetto, tenendo la vite di quest'ultimo rivolta in avanti, e ruotare il bullone in senso orario per serrarlo temporaneamente.
2. Ruotare la vite del martinetto nel senso mostrato in figura.

3. Girare il bullone ad alette completamente per fissare il martinetto.

Manutenzione

• Tenere sempre pulito il martinetto.
• Verificare che le sue parti mobili siano sempre pulite e prive di ruggine.
• Verificare che la filettatura della vite sia sempre lubrificata.
