Strumentazione combinata

Introduzione al tema

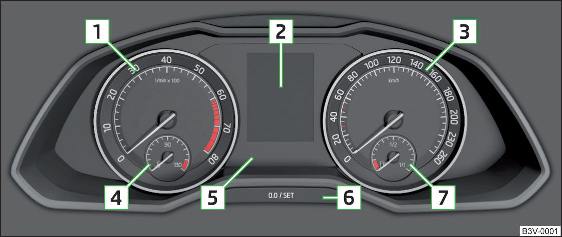

Fig. 29 Strumentazione combinata
Fig. 29 Strumentazione combinata

  1. Contagiri
    • con spie di controllo
  2. Display
  3. Tachimetro
    • con spie di controllo
  4. Indicatore di temperatura del liquido di raffreddamento
  5. Barra con spie di controllo
  6. Tasto di comando
    • Regolazione ora
    • Azzeramento del contachilometri indicante la distanza percorsa (trip)
    • Visualizzazione della distanza e dei giorni mancanti alla successiva scadenza Service
  7. Indicatore riserva carburante

La luminosità dell'illuminazione degli strumenti si regola automaticamente e a seconda delle condizioni di luce. In condizioni di visibilità scarse e se gli anabbaglianti non si accendono, la luminosità dell'illuminazione degli strumenti si riduce per indicare al conducente di accendere le luci.

La luminosità dell'illuminazione degli strumenti può essere impostata in Infotainment dal menu → Luci.

Contagiri

Il contagiri 1 fig. 29  indica l'attuale numero di giri del motore al minuto.

L'inizio dell'intervallo di colore rosso del contagiri indica il numero di giri massimo ammesso di un motore rodato e caldo.

Prima di raggiungere l'intervallo di colore rosso del contagiri, passare alla marcia superiore o portare la leva selettrice del cambio automatico in posizione D / S.

Rispettare l'indicatore di marcia consigliata per mantenere il numero di giri ottimale del motore .

ATTENZIONE La lancetta del contagiri può raggiungere l'intervallo di colore rosso solo per breve tempo - altrimenti sussiste il pericolo di danneggiamento del motore!

Visualizzazione temperatura liquido di raffreddamento

Fig. 30 Indicatore di temperatura del liquido
Fig. 30 Indicatore di temperatura del liquido di raffreddamento

L'indicatore funziona solo ad accensione inserita.

 A Zona fredda, il motore non ha ancora raggiunto la sua temperatura di esercizio. Occorre evitare di tenere regimi elevati e di provocare forti sollecitazioni del motore.
B A caldo
C Zona ad alta temperatura
, nella strumentazione combinata si accenderà la spia di controllo .

Indicazione riserva di carburante

Fig. 31 Indicatore riserva carburante
Fig. 31 Indicatore riserva carburante

L'indicatore funziona solo ad accensione inserita.

Il serbatoio ha una capacità di circa 66 litri.

Quando la riserva di carburante raggiunge la tacca della riserva A fig. 31, si illumina la spia di controllo nella strumentazione combinata .

ATTENZIONE Per il perfetto funzionamento dei sistemi del veicolo e quindi per una guida sicura deve essere presente carburante sufficiente nel serbatoio. Non svuotare mai completamente il serbatoio del carburante - pericolo d'incidente!



ATTENZIONE Non svuotare mai completamente il serbatoio del carburante! L'alimentazione irregolare del carburante può provocare mancate accensioni - pericolo di danneggiamento del motore e dell'impianto di scarico.



Avvertenza La freccia accanto al simbolo nell'indicatore della riserva carburante mostra il punto in cui si trova il bocchettone del serbatoio del carburante sul lato destro del veicolo.

Display nella console centrale posteriore

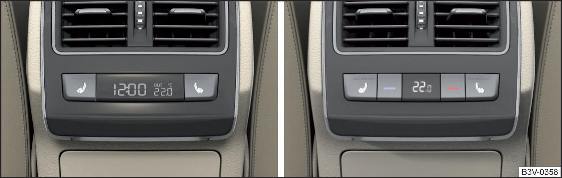

Fig. 32 Display nella console centrale posteriore
Fig. 32 Display nella console centrale posteriore

Sul display possono essere visualizzate in funzione dell'allestimento del veicolo le seguenti informazioni.

Ora

Informazioni sulla temperatura esterna

Informazioni sulla temperatura impostata nel Climatronic per i passeggeri dei sedili posteriori

Spie di controllo

Introduzione al tema

Freno parcheggio
Impianto freni
Spia cinture di sicurezza anteriori
Controllo adattivo velocità di crociera (ACC)
Servosterzo Bloccasterzo (sistema KESSY)
Controllo della stabilizzazione (ESC) Controllo della trazione (ASR)
Controllo trazione (ASR) disattivato
Sistema antibloccaggio (ABS)
Retronebbia
Sistema controllo gas di scarico
Preriscaldamento (motori Diesel)
Controllo dell'elettronica motore (motori a benzina)
Sistemi di sicurezza
Pressione di gonfiaggio dei pneumatici
Pastiglie dei freni
Riserva carburante
Assistenza al mantenimento della corsia (Lane Assist)
Impianto indicatori di direzione
Indicatori di direzione del rimorchio
Fendinebbia
impianto di regolazione velocità Limitatore di velocità
Pedale del freno (cambio automatico)
Funzione Auto Hold
Abbaglianti
Cambio automatico
Spia cinture di sicurezza posteriori
Alternatore
Liquido refrigerante
Pressione olio motore
Livello dell'olio motore
Livello AdBlue® troppo basso (motore diesel)
Errore AdBlue® (motore diesel)
Guasto delle lampadine
Filtro antiparticolato diesel (motori Diesel)
Livello dell'acqua per tergicristalli
Assistente fari
Sistema START-STOP
Indicazione di una temperatura bassa
Acqua nel filtro del carburante (motore diesel)
Controllo adattivo velocità di crociera (ACC)
Avvertimento distanza (Front Assist)
Front Assist
Chiamata d'emergenza
Modalità di risparmio
Telaio adattivo (DCC)
Service

Le spie di controllo nella strumentazione combinata segnalano lo stato attuale di determinate funzioni oppure la presenza di anomalie.

L'accensione di talune spie di controllo può essere accompagnata da segnali acustici e da messaggi sul display della strumentazione combinata.

Dopo l'inserimento dell'accensione, alcune spie di controllo si accenderanno brevemente per verificare il corretto funzionamento dei sistemi del veicolo. Se i sistemi testati sono correttamente funzionanti, dopo alcuni secondi dall'inserimento dell'accensione o dopo l'avviamento del veicolo, le spie di controllo corrispondenti si spegneranno.

Spie di controllo sul display

A seconda dell'importanza si accende, insieme ad alcune spie di controllo sul display, anche la spia di controllo (pericolo) o (avvertenza) nella barra con le spie di controllo.

In base all'allestimento del veicolo, alcune spie di controllo sul display possono essere colorate. Ad esempio la spia di avvertimento liquido di raffreddamento può essere raffigurata come segue.

ATTENZIONE

  •  La mancata osservanza delle spie di controllo accese, dei relativi messaggi o delle avvertenze sul display della strumentazione combinata può determinare lesioni gravi o danni al veicolo.
  •  Se per ragioni tecniche è necessario sostare, il veicolo deve essere parcheggiato a una distanza di sicurezza rispetto al traffico stradale, occorre spegnere il motore e attivare i lampeggiatori d'emergenza . Posizionare il triangolo d'emergenza alla distanza prescritta.
  •  Il vano motore del veicolo è una zona pericolosa. Durante i lavori nel vano motore, rispettare le seguenti avvertenze .
