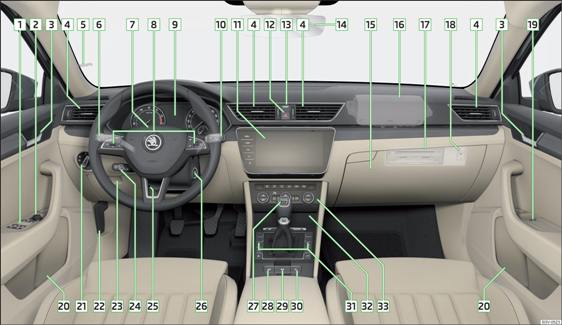

Fig. 28 Esempio di plancia nei veicoli con guida a sinistra
Fig. 28 Esempio di plancia nei veicoli con guida a sinistra

Panoramica

  1. Alzacristalli elettrici
  2. Regolazione elettrica specchietti esterni
  3. Leva di apertura della porta
  4. Bocchette di ventilazione
  5. Portabiglietti
  6. Leva di comando (in base all'allestimento):
    • Indicatori di direzione e abbaglianti
    • Impianto di regolazione velocità
    • Limitatore di velocità
    • Assistente fari
  7. Volante con avvisatore acustico / con airbag anteriore per conducente
  8. Tasti per l'uso del sistema informativo
  9. Strumentazione combinata
  10. Leva di comando:
    • Impianto tergi-lavacristallo
    • Sistema informativo
  11. Infotainment
  12. Tasto per lampeggiatori d'emergenza
  13. Spia di controllo per airbag anteriore lato passeggero
  14. Specchietto interno
  15. Scomparto portaoggetti lato passeggero
  16. Airbag anteriore lato passeggero
  17. Modulo Infotainment esterno (nello scomparto portaoggetti lato passeggero)
  18. Interruttore a chiave per disabilitazione airbag anteriore passeggero (nello scomparto portaoggetti del passeggero)
  19. Alzacristalli elettrici nella porta lato passeggero
  20. Scomparto portaoggetti
  21. Interruttore luci
  22. Leva di sbloccaggio cofano motore
  23. Scomparto portaoggetti
  24. Leva di comando per il controllo adattivo velocità di crociera
  25. Leva di sicurezza per regolazione volante
  26. In base all'allestimento:
    • Blocchetto di accensione
    • Pulsante Starter
  27. In base all'allestimento:
    • Leva del cambio (cambio manuale)
    • Leva selettrice (cambio automatico)
  28. Tasto Auto Hold
  29. Tasto per il freno di parcheggio elettrico
  30. Tasto per la chiusura centralizzata
  31. Barre con tasti (secondo l'allestimento):
    • START-STOP
    • Controllo della stabilità ESC / Controllo trazione ASR
    • Selezione della modalità di guida
    • Assistente al parcheggio
    • Sistema ausiliario di segnalazione per manovre di parcheggio
  32. Scomparto portaoggetti In base all'allestimento:
    • Phonebox
    • Presa da 12 Volt
    • Accendisigari
    • Posacenere
    • Ingresso USB
  33. Comando del riscaldamento / climatizzatore
Avvertenza Nei veicoli con guida a destra, la disposizione degli elementi di comando è in parte diversa da quella raffigurata in fig. 28.
