Škoda Superb: Montaggio/smontaggio delle luci di retromarcia

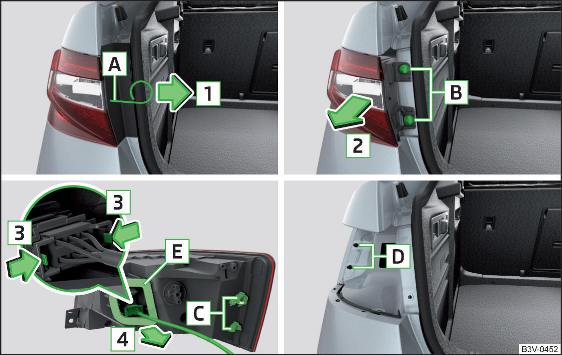

Fig. 360 Smontaggio delle luci / estrazione della spina
Smontaggio
- Aprire il portellone bagagliaio.
- Inserire nell'apertura A fig. 360 la staffa per la rimozione dei copriruota integrali.
- Togliere il coperchio tirando dal gancio nella direzione indicata dalla freccia 1 .
- Svitare le viti B utilizzando il cacciavite presente nell'attrezzatura di bordo.
- Afferrare le luci ed estrarle con cautela in direzione della freccia 2 .
- Premere i bloccaggi in corrispondenza della spina, nella direzione indicata dalle frecce 3 .
- Estrarre con cautela la spina nella direzione indicata dalla freccia 4 dalle luci.
Montaggio
- Inserire la spina nelle luci in direzione opposta a quella indicata dalla freccia 4 fig. 360. I bloccaggi in corrispondenza della spina devono innestarsi saldamente.
- Innestare le luci con le aperture C nei bulloni D della carrozzeria e premere le luci con cautela.
- Fissare le luci e inserire il coperchio. Il coperchio deve essere saldamente innestato.
ATTENZIONE
|
