Renault Talisman: Tettuccio apribile a comando elettrico

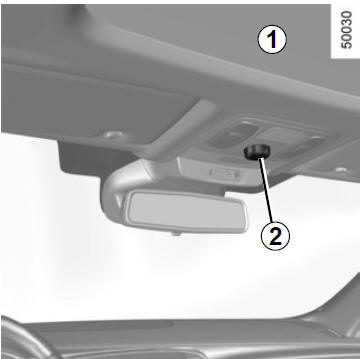

Per far scorrere la tendina 1
Con contatto inserito:

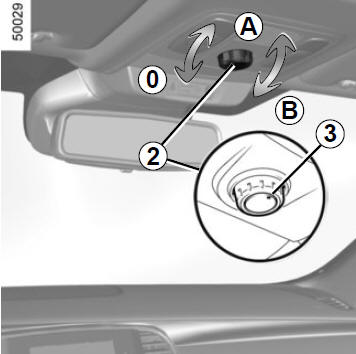

- Apertura completa: spostate il riferimento 3 sul pulsante 2 in posizione A. I riferimenti intermedi corrispondono alle tre posizioni intermedie della tendina parasole;
- chiusura: riportate il riferimento 3 del pulsante 2 in posizione 0.
Per far scorrere il tettuccio apribile
Con contatto inserito:
- per aprire: spostate il riferimento 3 sul pulsante 2 in posizione B, a seconda della distanza di apertura desiderata. I punti intermedi corrispondono alle cinque posizioni di apertura progressive;
- chiusura: portate il riferimento 3 del pulsante 2 in posizione A.
| Il passaggio dalla posizione 0 direttamente alla posizione B comporta l’apertura contemporanea della tendina e del tettuccio. |
| Responsabilità del conducente all’arresto o allo
spegnimento del veicolo Non lasciate mai il vostro
veicolo incustodito, lasciando all’interno la chiave e un bambino
(o un animale), anche per un breve lasso di tempo.
Infatti, questi potrebbe mettere a rischio la propria incolumità o quella di altre persone avviando il motore, azionando degli equipaggiamenti come ad esempio gli alzavetri o addirittura bloccare le porte. In caso di inceppamento, invertite subito il senso della corsa azionando il pulsante 2 completamente verso destra (posizione B). Pericolo di gravi lesioni. |

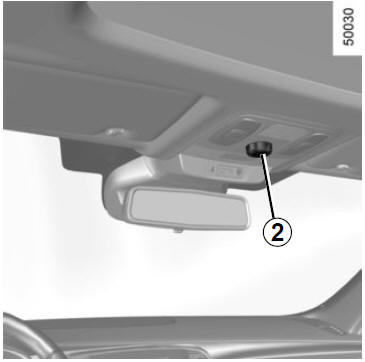

Particolarità La pressione del pulsante 2 permette di posizionare automaticamente la tendina in funzione dell’apertura del tettuccio apribile.
La pressione del pulsante 2, quando il tettuccio e la tendina sono nella stessa posizione di apertura, consente l’apertura completa della tendina.
Chiusura a distanza del tettuccio apribile (a seconda del veicolo) Premendo due volte di seguito il pulsante di blocco della carta RENAULT,, i vetri e il tettuccio apribile si chiudono automaticamente.
Il sistema deve essere azionato solo se il veicolo è ancora nel campo visivo dell’utilizzatore e non vi è nessun occupante all’interno.
Particolarità Il vostro veicolo è dotato di un limitatore di sforzo: quando il tettuccio apribile incontra una resistenza a fine corsa (ramo d’albero, ecc.), si ferma e si sposta indietro di alcuni centimetri.
Dopo la chiusura a distanza del tettuccio apribile, premendo il pulsante 2 lo si può riportare nella posizione iniziale.
| Quando si chiude il tettuccio apribile, verificate che
nessuna parte del corpo (braccio, mano, ecc.) sporga dal
veicolo.
Pericolo di gravi lesioni. |
Precauzioni d’uso
- veicolo con carichi sul portapacchi del tetto.
In linea generale, quando il tetto è carico, si raccomanda di non agire sul tettuccio apribile.
Prima di azionare il tettuccio apribile, verificate gli oggetti e/o gli accessori (porta-bici, bagagliera del tetto...) montati sulle barre portapacchi del tetto: devono essere montati correttamente e il loro ingombro non deve impedire il corretto funzionamento del tettuccio apribile.
Per conoscere gli adattamenti possibili, rivolgetevi alla Rete del marchio;
- controllate che il tettuccio apribile sia ben chiuso quando scendete dal veicolo;
- pulite ogni tre mesi la guarnizione di tenuta utilizzando i prodotti detergenti selezionati dai nostri servizi tecnici;
- non aprite il tettuccio apribile subito dopo che è piovuto o dopo aver lavato il veicolo.
Anomalia di funzionamento

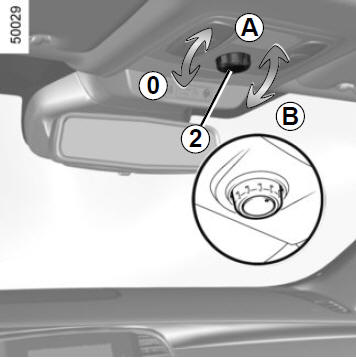

- Se il tetto apribile non si richiude, ruotate il contattore 2 in posizione B, per aprire il tettuccio, quindi ruotate il contattore 2 in posizione 0 fino alla chiusura completa del tettuccio.
- Se la tendina non si richiude, ruotate il contattore 2 in posizione A per aprire la tendina, quindi ruotate il contattore 2 in posizione 0 fino alla chiusura completa della tendina.
Se il blocco persiste, mantenete premuto il contattore 2 fino alla chiusura completa.
Rivolgetevi alla Rete del marchio.
| Attenzione, in questa fase il limitatore di sforzo del tettuccio apribile è disattivato. Consultate al più presto un Rappresentante del marchio. |
| Responsabilità del conducente all’arresto o allo
spegnimento del veicolo Non lasciate mai il vostro
veicolo incustodito, lasciando all’interno la chiave e un bambino
(o un animale), anche per un breve lasso di tempo.
Infatti, questi potrebbe mettere a rischio la propria incolumità o quella di altre persone avviando il motore, azionando degli equipaggiamenti come ad esempio gli alzavetri o addirittura bloccare le porte. In caso di inceppamento, invertite subito il senso della corsa azionando il pulsante 2 completamente verso destra (posizione B). Pericolo di gravi lesioni. |
