Renault Talisman: Rete di fissaggio dei bagagli
A seconda della versione del veicolo, è utile quando vengono trasportati animali o bagagli per isolarli dalla parte dei passeggeri.

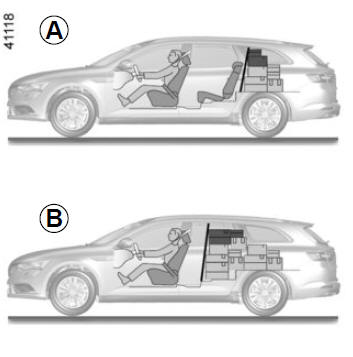

Può essere posizionata:
- dietro ai sedili posteriori A;
- dietro ai sedili anteriori B
La rete di separazione dei bagagli è predisposta per
trattenere una massa massima di 10 kg.
Rischio di lesioni |
Montaggio della rete di separazione dietro i sedili anteriori Nell’abitacolo, da entrambi i lati:

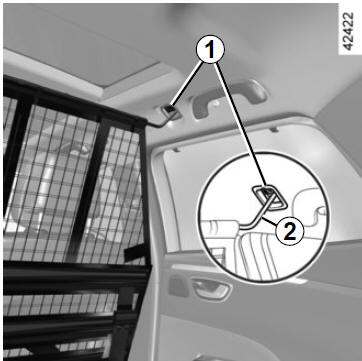

- sollevate la protezione 1 per accedere ai punti di ancoraggio che servono da fissaggio superiore della rete;
- inserite il tirante superiore della rete 2 nei punti di ancoraggio;

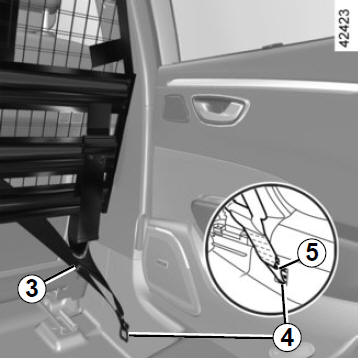

- fissate i due ganci 5 delle cinghie della rete 3 sugli ancoraggi 4 posizionati sotto il tappetino;
- regolate la cinghia 3 della rete in modo che sia ben tesa.
Non montate la rete di separazione dei bagagli in questa posizione quando un passeggero occupa il sedile posteriore. |
Montaggio della rete di separazione dietro i sedili posteriori Nell’abitacolo, da entrambi i lati:

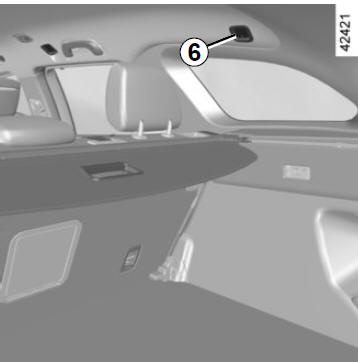

- sollevate la protezione 6 per accedere alla guida che serve da fissaggio superiore della rete;

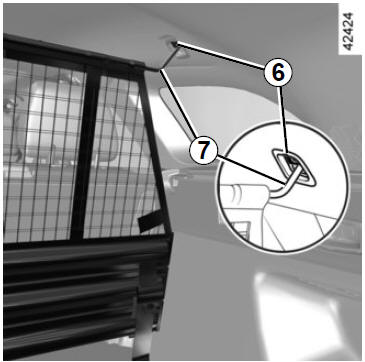

- inserite il tirante superiore 7 della rete nella guida;

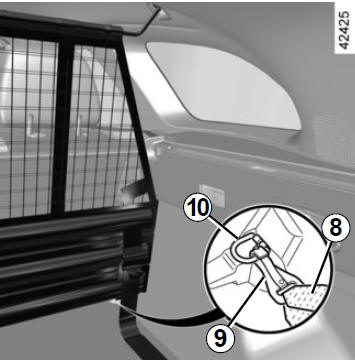

- fissate il gancio 9 della cinghia della rete negli ancoraggi 10;
- regolate la cinghia 8 della rete in modo che sia ben tesa; Gli schienali dei sedili non devono toccare la rete di separazione.
