Renault Talisman: Luci posteriori (sostituzione delle lampadine) - Consigli pratici - Renault Talisman - Manuale del proprietarioRenault Talisman: Luci posteriori (sostituzione delle lampadine)

Luci posteriori (sostituzione delle lampadine)

Versione a 4 porte

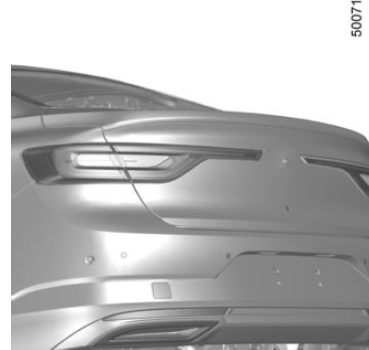

Luci di posizione, di stop, antinebbia e indicatori di direzione a LED Rivolgetevi alla Rete del marchio.

Luci posteriori (sostituzione delle lampadine)

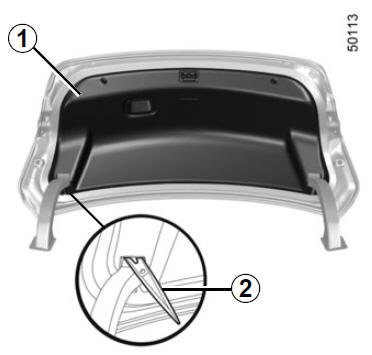

Luci di retromarcia Aprire lo sportello del bagagliaio, sganciare la protezione sul rivestimento interno 1 dello sportello del bagagliaio tramite l’attrezzo 2 (fare riferimento alle informazioni riportate nel paragrafo "Attrezzi" del Capitolo 5).

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Luci posteriori (sostituzione delle lampadine)

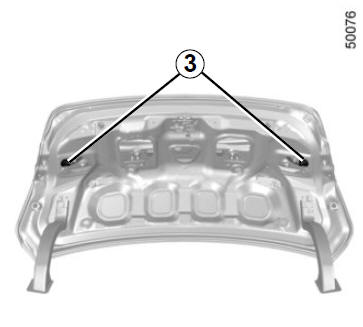

Sostituite la lampadina 3.

Tipo di lampadina: W16W.

Rimontaggio Per il rimontaggio, procedete nell’ordine inverso avendo cura di non danneggiare il cablaggio.

Luci posteriori (sostituzione delle lampadine)

Versione a 4 porte (segue)

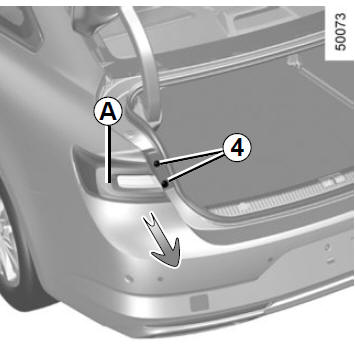

Luci di posizione/stop e indicatore di direzione Aprite il portellone e rimuovete le viti 4.

Tirate il lato esterno A della luce ed estraete il gruppo delle luci posteriore.

Ruotare di un quarto di giro il portalampada.

Estraete la lampadina interessata.

Luci posteriori (sostituzione delle lampadine)

Rimontare il portalampada e spingere il gruppo luci fino in fondo.

Avvitate le viti 4.

Verificare che il gruppo luci sia bloccato correttamente in posizione.

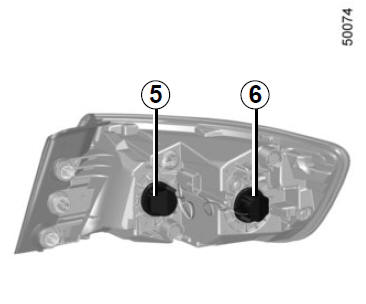

5. Indicatori di direzione Tipo di lampadina: PY21.
6. Luce di posizione e di stop Tipo di lampadina: P21W.

Luci posteriori (sostituzione delle lampadine)

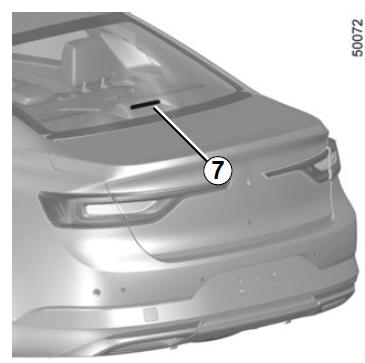

Terza luce di stop 7 Rivolgetevi alla Rete del marchio

Luci posteriori (sostituzione delle lampadine)

Versione station wagon

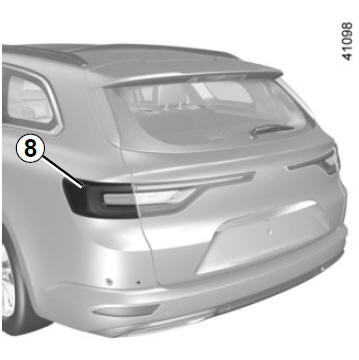

Luci di posizione/di stop e indicatori di direzione 8 Rivolgetevi alla Rete del marchio.

Luci posteriori (sostituzione delle lampadine)

Luci di retromarcia Aprite lo sportello del bagagliaio.

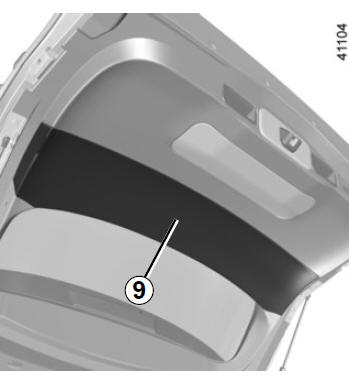

Sganciare il rivestimento 9 e rimuoverlo.

Luci posteriori (sostituzione delle lampadine)

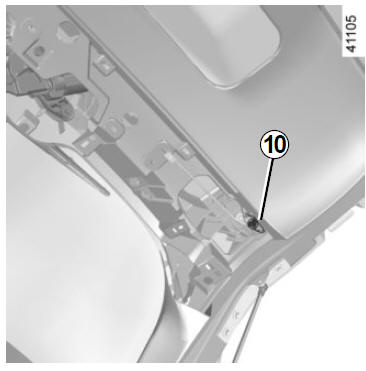

Ruotate il portalampada 10 in senso antiorario e sostituite la lampadina.

Per il rimontaggio, procedete nell’ordine inverso.

Dopo aver sostituito la lampadina, accertarsi di rimontare il rivestimento 9 nel modo corretto.

Luci di retromarcia Tipo di lampadina: W16W.

Luci posteriori (sostituzione delle lampadine)

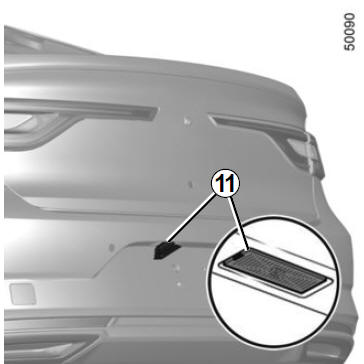

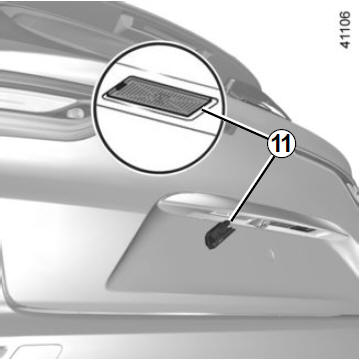

Luci targa 11 Rivolgetevi alla Rete del marchio.

Luci posteriori (sostituzione delle lampadine)

Luci posteriori (sostituzione delle lampadine)

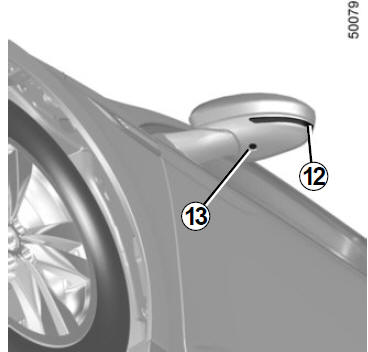

Frecce laterali 12 e plafoniera 13 Rivolgetevi alla Rete del marchio.
