Descrizione schermata

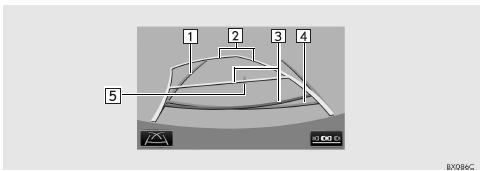

N. Visualizzazione Funzione
1 Linea guida di larghezza del veicolo Quando il veicolo procede in retromarcia in linea retta, viene visualizzato un percorso guida.
  • La larghezza visualizzata è maggiore della larghezza effettiva del veicolo.
  • Queste linee guida si allineano alle linee del percorso di manovra calcolato quando il veicolo procede in avanti in linea retta.
2 Linee del percorso di manovra calcolato Ruotando il volante viene visualizzato il percorso di manovra calcolato.
3 Linee guida della distanza Ruotando il volante viene visualizzata la distanza dietro il veicolo.
  • Le linee guida si muovono unitamente alle linee del percorso di manovra calcolato.
  • Le linee guida visualizzano punti a circa 0,5 m (in rosso) e a circa 1 m (in giallo) dal centro del bordo del paraurti.
4 Linea guida della distanza Mostrano la distanza dietro il veicolo.
  • Visualizzano un punto a circa 0,5 m (blu) dal bordo del paraurti.
5 Linea guida centro veicolo La linea indica il centro stimato del veicolo sul terreno.



AVVERTENZA ● Se il volante è dritto, ma le linee guida di larghezza veicolo e le linee del percorso di manovra calcolato non sono allineate, far controllare il veicolo da un rivenditore o officina autorizzati Lexus o altra officina affidabile.

Parcheggio perpendicolare (modalità di visualizzazione linee del percorso di manovra calcolato)

...

Parcheggio

Per parcheggiare in uno spazio situato in direzione opposta rispetto a quanto descritto nella procedura seguente, il volante andrà ruotato in direzione contraria. 1. Spostare la lev ...
