Škoda Superb: Portatablet

Introduzione al tema

Nel supporto è possibile fissare dispositivi esterni (ad es. tablet, smartphone ecc.) con una grandezza di min. 122 mm e max. 195 mm.

Il carico massimo consentito del supporto è di 750 g.

Applicazione dietro al poggiatesta

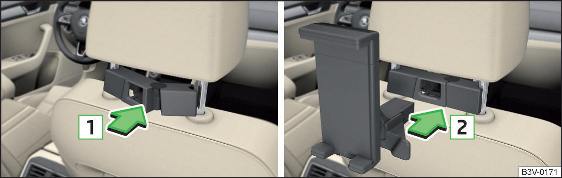

Fig. 128 Inserimento: adattatore / supporto

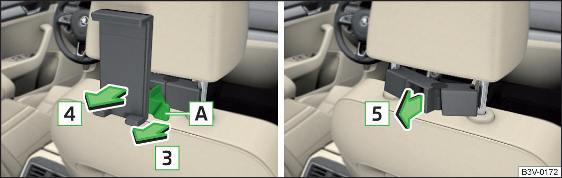

Fig. 129 Rimozione: supporto / adattatore

• Per l'inserimento applicare anteriormente l'adattatore aperto sulle aste di guida del poggiatesta e agganciarlo in direzione della freccia 1 fig. 128.
• Agganciare il supporto nella direzione indicata dalla freccia 2 .
• Per la rimozione tirare la linguetta di sicurezza A in direzione della freccia 3 ed estrarre il supporto in direzione della freccia 4 dall'adattatore fig. 129.
• Premere sull'adattatore e rimuoverlo in direzione della freccia 5 dalle aste di guida del poggiatesta.

Applicazione nello scomparto portaoggetti nel bracciolo posteriore

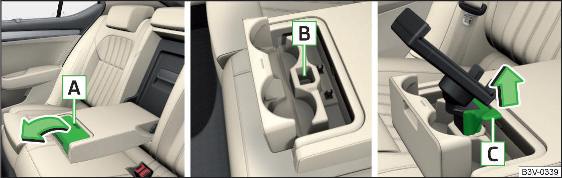

Fig. 130 Apertura dello scomparto portaoggetti / Vano per supporto / Rimozione del supporto

• Per l'inserimento afferrare la parte superiore dalla cavità A e aprirlo in direzione della freccia fig. 130.
• Inserire il supporto nel vano B fino all'arresto.
• Per la rimozione tirare la linguetta di sicurezza C in direzione della freccia ed estrarre il supporto dallo scomparto portaoggetti.
• Chiudere la parte superiore in direzione opposta a quella della freccia.

Utilizzo del supporto

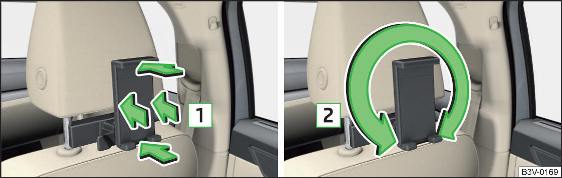

Fig. 131 Inclinazione e rotazione del supporto

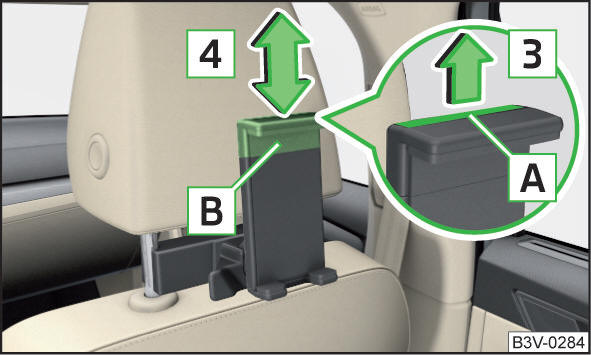

Fig. 132 Adattamento della grandezza del supporto

Il supporto può essere piegato di 30° in direzione delle frecce 1 e ruotato di 360° in direzione della freccia 2 fig. 131.

• Per l'adattamento della grandezza del supporto estrarre la linguetta di sicurezza A in direzione della freccia 3 e spostare la parte B in direzione della freccia 4 nella posizione desiderata fig. 132.

Avvertenza Se nel supporto non è presente alcun dispositivo esterno, si consiglia di spingere verso il basso la parte B fino all'arresto. In caso contrario possono verificarsi a determinate velocità rumori fastidiosi.
