Škoda Superb: Estrazione e rientro della testa sferica

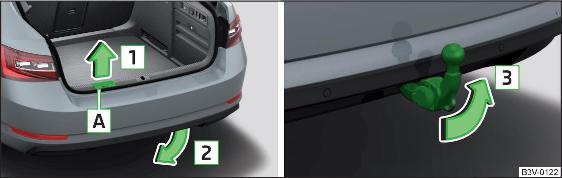

Fig. 304 Testa sferica: estrazione e rientro

La testa sferica orientabile non è rimovibile. Il suo bloccaggio corretto in entrambe le posizioni viene visualizzato da una spia di controllo.

Estrazione della testa sferica

• Tirare la maniglia di sbloccaggio A in direzione della freccia 1 fig. 304. La testa sferica viene fuori in direzione della freccia 2 e la spia di controllo vicino alla maniglia di sbloccaggio lampeggia in rosso.
• Fare rientrare lentamente la maniglia A e controllare se si trova correttamente nella posizione iniziale.
• Premere la testa sferica in direzione della freccia 2 , finché non si innesta in modo udibile. La spia di controllo diventa verde.

Rientro della testa sferica

Alla testa sferica non deve essere agganciato alcun rimorchio e/o altri accessori.

Nella presa a 13 poli non deve essere inserita alcuna spina o alcun adattatore.

• Tirare la maniglia di sbloccaggio A in direzione della freccia 1 fig. 304. La testa sferica si blocca e la spia di controllo lampeggia in rosso.
• Fare rientrare lentamente la maniglia A e controllare se si trova correttamente nella posizione iniziale.
• Fare rientrare la testa sferica sotto il paraurti in direzione della freccia 3 , finché non si innesta in modo udibile. La spia di controllo diventa verde.

Controllo del bloccaggio

In caso di testa sferica bloccata in modo errato, la spia di controllo lampeggia in rosso, dopo l'inserimento dell'accensione viene emesso un segnale acustico e sul display della strumentazione combinata viene visualizzato un messaggio corrispondente.

Avvertenza Se non si utilizza il dispositivo di traino, fare rientrare sempre la testa sferica sotto il paraurti.
